DLP大屏幕拼接墻是目前大屏幕行業應用最多的大屏幕顯示系統，是大屏幕拼接墻行業的主流產品，廣泛的應用在公安、電力、電信、水利等政府部門及用于監控、通訊、安防等領域。

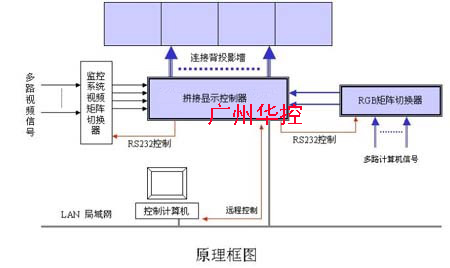

華控拼接系統主要由三部分組成：大屏幕投影墻、投影機陣列、控制系統。其中控制系統是核心，目前世界上流行的拼接控制系統主要有三種類型：硬件拼接系統、軟件拼接系統、軟件與硬件相結合的拼接系統。
系統組成
整套大屏幕投影顯示系統主要由以下幾部分組成：
·60″ HA-6060D3 XGA DLP顯示單元（具有內置圖像處理功能） 9套
·HA-2109圖像處理器 1套
·LK 16X9 視頻矩陣 1臺
·LK 16X9 RGB矩陣 1臺
·大屏幕顯示控制系統集成軟件 1套
（華控產品型號僅供參考,如有變更恕不另行通知！）
DLP大屏幕拼接系統顯示模式圖

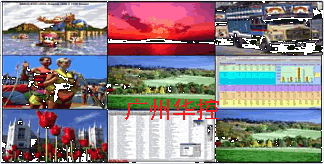

組合模擬圖 1

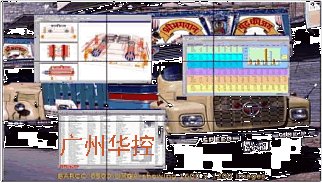

組合模擬圖 2

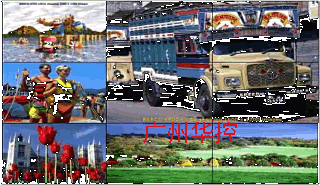

組合模擬圖 3

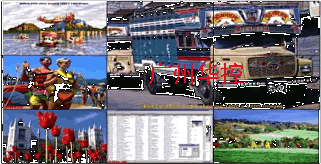

組合模擬圖 4
系統規格
本項目投影拼接墻由 9套60″華控公司的HA-6060D3 XGA DLP一體化顯示單元拼接而成（橫向3排，縱向3列），規格如下：
·單屏面積： 1220mm (寬) × 915mm (高) = 1.17m2
·整屏面積： 1220mm (寬) × 3 × 915 mm (高) × 3=10.04m2
·單屏分辨率： 1024× 768
·全墻分辨率： （ 1024× 3）× （768× 3）=3072× 2304
系統功能
通過外置組合屏控制器可以通過網絡服務器實現各個系統之間的信息交換與共享。以及其他高分辨率計算機網絡數字信號和模擬信號在大屏幕上開窗口顯示；
·通過外置組合屏控制器可以實現多路視頻信號和多路RGB信號在大屏幕上任意位置切換顯示；
·大屏幕顯示系統采用TMC2109外置組合屏控制器，使得本系統接口齊全、功能強大的顯示功能。整個系統提供4個視頻接口，2個RGB接口；
·通過控制計算機的許可網絡上的任一臺計算機都可以操作大屏幕，實現圖像的相互調用和控制。
·通過控制計算機集中控制，可以對各通道任何一路信號均可切換自如。并可根據用戶需要制定常用顯示模式，實現簡單靈活的使用界面；并支持多用戶的操作，以及對于用戶的權限進行設定。
·本系統能保證每天工作 24 小時，一年 365 天連續工作。
工程案例
某地教育局1X2背投拼接 |
某地城市建設管理局2X4DLP墻 |
某地礦務局2X3DLP墻 |
某地礦務局1X3DLP墻 |
|
